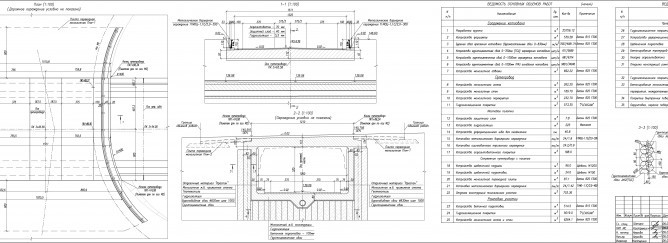

Графическая часть проекта
|
|
|
|
Графическая часть проекта
центр общественной жизни Древнего Рима.
Грандиозный комплекс сооружений, воплотивший в себе красоту Рима, славу и величие императоров.
Однажды Юлий Цезарь потчевал народ, выставив среди мраморных просторов Форума 22 тысячи столов.
Путепровод тоннельного типа
При разработке проекта были использованы:
- Материалы согласований со всеми заинтересованными организациями и технические условия
- Инженерно-геологические изыскания, выполненные ООО “ВТМ дорпроект” в 2009г.
- Инженерно-геодезические изыскания, выполненные ООО “ВТМ дорпроект” в 2008г.
- Гидрологические изыскания, выполненные ООО “ВТМ дорпроект” в 2008 г.
- картографические материалы
Исходя из геологических и гидрогеологических условий, обследуемый участок следует отнести к III (сложной) категории сложности инженерно-геологических условий (по СП 11-105-97 ).
Проектируемый путепровод расположен над магистральной автомобильной дорогой регулируемого движения и входит в состав транспортной развязки. Путепровод относится к I уровню (постоянные мостовые сооружения) и 4 классу ответственности (средние и малые мосты и водопропускные трубы, в т.ч. на автомобильных дорогах I – III категорий).
Полная длина путепровода принята с учетом толщины прижимных стенок и равна 12,1 м. Габарит проезжей части принят равным Г-13,25 м. Данный габарит состоит из трех полос движения шириной по 3,75 м каждая из двух полос безопасности шириной по 1 м.
